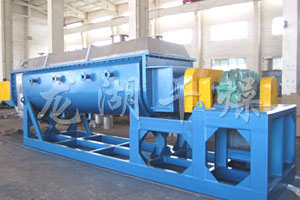

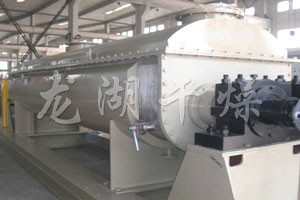

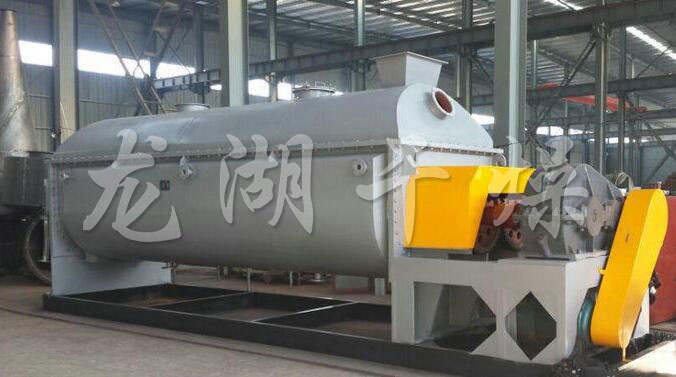

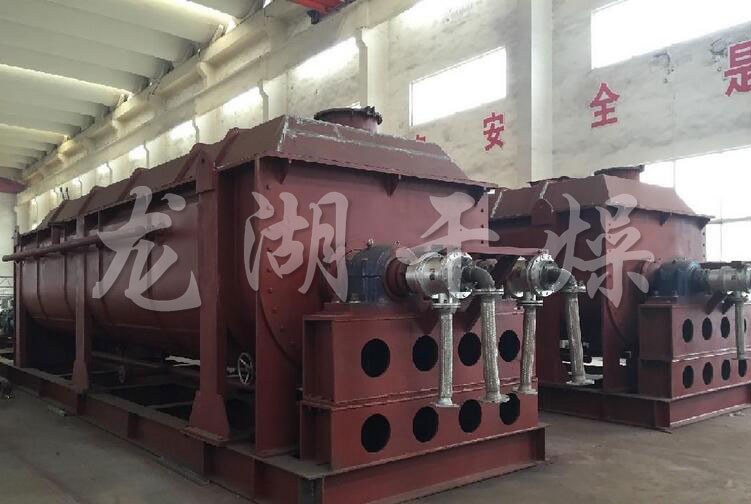

JYG系列空心槳葉干燥機
詳細說明
產品介紹:
該產品可對膏狀(zhuang)、顆粒狀(zhuang)、粉狀(zhuang)、漿(jiang)狀(zhuang)物料(liao)間接加熱或冷卻,可完(wan)成干燥(zao)、冷卻、加熱、滅(mie)菌、反應(ying)、低溫燃燒等單(dan)元操作。設備中特殊的楔(xie)型攪(jiao)拌傳(chuan)熱漿(jiang)葉具有較高的傳(chuan)熱效率和傳(chuan)熱面自清潔功能(neng)。
工作原理:

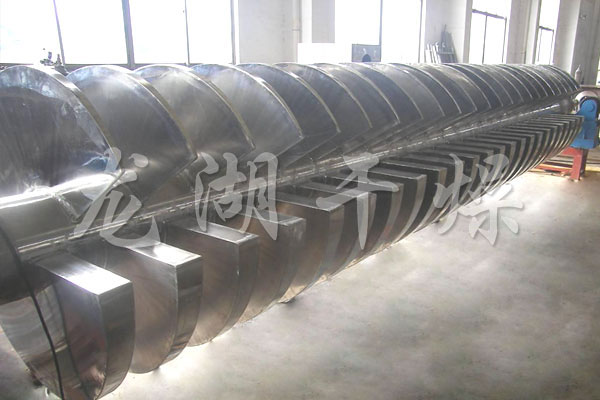

空心軸上密集排列著楔型中空漿葉,熱介質經空心軸流經漿葉。單位有效容積內傳熱面積很大,熱介質溫度從-40℃到320℃,可以是水蒸汽,也可以是液體型:如熱水、導熱油等。間接傳導加熱,沒有攜帶空氣帶走熱量,熱量均用來加熱物料。熱量損失僅為通過器體保溫層向環境的散熱。楔型漿葉傳熱面具有自清潔功能。物料顆粒與楔型面的相對運動產生洗刷作用,能夠洗刷掉楔型面上附著物料,使運轉中一直保持著清潔的傳熱面。漿葉干燥機的殼體為Ω型,殼體內一般安排二到四根空心攪拌軸。殼體有密封端蓋與上蓋,防止物料粉塵外泄而充分發揮作用。
傳熱介質(zhi)通(tong)過(guo)旋轉(zhuan)接頭,流(liu)經殼體夾套及空心攪(jiao)拌(ban)軸,空心攪(jiao)拌(ban)軸依(yi)據熱介質(zhi)的類型而具有不同的內部結(jie)構,以(yi)保證佳的傳熱效果。
性能特點:
◎漿葉干燥機能耗低: 由于間接加熱,沒有大量攜帶空氣帶走熱量,干燥器外壁又設置保溫層,對漿狀物料,蒸發1kg水僅需1.2kg水蒸汽。
◎漿葉干燥機系統造價低: 單位有效容積內擁有巨大的傳熱面,就縮短了處理時間,設備尺寸變小。就極大地減少了建筑面積及建筑空間。
◎處理物料范圍廣: 使用不同熱介質,既可處理熱敏性物料,又可處理需高溫處理的物料。常用介質有:水蒸汽、導熱油、熱水、冷卻水等。
既可連續操作也可間歇操作,可在很多領域應用。
◎環境污染小: 不使用攜帶空氣,粉塵物料夾帶很少。物料溶劑蒸發量很小,便于處理。對有污染的物料或需回收溶劑的工況,可采用閉路循環。
◎操作費用低:的結構。磨損量小,維修費用很低。
◎操作(zuo)穩定(ding):由于楔型漿葉(xie)特殊的(de)壓縮--膨(peng)脹攪拌作(zuo)用,使物料顆粒充分(fen)與傳熱面接觸,在(zai)軸向區間內,物料的(de)溫度、濕度、混合度梯度很小,從而(er)保證了工藝的(de)穩定(ding)性。
適應物料:
漿(jiang)(jiang)(jiang)葉(xie)干(gan)燥(zao)(zao)機已(yi)成功(gong)(gong)地用(yong)(yong)(yong)(yong)(yong)(yong)于(yu)食(shi)品、化(hua)(hua)工(gong)、石化(hua)(hua)、染料(liao)(liao)(liao)、工(gong)業(ye)污(wu)泥(ni)等領域。設(she)(she)備傳(chuan)熱(re)(re)(re)(re)(re)、冷(leng)(leng)(leng)卻(que)、攪拌(ban)(ban)的特性(xing)使(shi)之可以(yi)完(wan)成以(yi)下單元操作:燃(ran)燒(shao)(低溫(wen))、冷(leng)(leng)(leng)卻(que)、干(gan)燥(zao)(zao)(溶劑回收)加(jia)(jia)熱(re)(re)(re)(re)(re)(融化(hua)(hua))、反(fan)應(ying)和滅菌。攪拌(ban)(ban)漿(jiang)(jiang)(jiang)葉(xie)同時(shi)(shi)又是傳(chuan)熱(re)(re)(re)(re)(re)面,使(shi)單位(wei)(wei)有(you)效(xiao)容積內傳(chuan)熱(re)(re)(re)(re)(re)面積增大(da),縮(suo)短(duan)了(le)(le)處(chu)(chu)理時(shi)(shi)間(jian)(jian)。楔型漿(jiang)(jiang)(jiang)葉(xie)傳(chuan)熱(re)(re)(re)(re)(re)面又具有(you)自清潔功(gong)(gong)能(neng)(neng)。壓縮(suo)--膨脹攪拌(ban)(ban)功(gong)(gong)能(neng)(neng)使(shi)物(wu)料(liao)(liao)(liao)混和均(jun)勻。物(wu)料(liao)(liao)(liao)沿(yan)軸(zhou)(zhou)向(xiang)成'活塞流'運(yun)動,在軸(zhou)(zhou)向(xiang)區間(jian)(jian)內,物(wu)料(liao)(liao)(liao)的溫(wen)度(du)、濕(shi)度(du)、混合(he)度(du)梯度(du)很小。用(yong)(yong)(yong)(yong)(yong)(yong)導熱(re)(re)(re)(re)(re)油做熱(re)(re)(re)(re)(re)介質(zhi)(zhi)漿(jiang)(jiang)(jiang)葉(xie)干(gan)燥(zao)(zao)機可完(wan)成低溫(wen)燃(ran)燒(shao)工(gong)作。如:二水(shui)硫(liu)酸鈣(Ca2SO4·2H2O) 燃(ran)燒(shao)轉化(hua)(hua)為(wei)(wei)半水(shui)硫(liu)酸鈣(Ca2SO4·1/22H2O)。碳酸氫鈉(NaHCO3)經煅燒(shao)轉化(hua)(hua)為(wei)(wei)純(chun)堿(Na2HCO3)等。通入冷(leng)(leng)(leng)卻(que)介質(zhi)(zhi),如水(shui)、冷(leng)(leng)(leng)卻(que)鹽水(shui)等即可用(yong)(yong)(yong)(yong)(yong)(yong)來冷(leng)(leng)(leng)卻(que)。如:使(shi)用(yong)(yong)(yong)(yong)(yong)(yong)于(yu)純(chun)堿行(xing)(xing)業(ye)的漿(jiang)(jiang)(jiang)葉(xie)式(shi)(shi)涼堿機,取(qu)代老(lao)式(shi)(shi)的空氣(qi)冷(leng)(leng)(leng)卻(que)涼堿機,節省(sheng)了(le)(le)能(neng)(neng)源及(ji)尾氣(qi)處(chu)(chu)理設(she)(she)備,降低了(le)(le)操作費(fei)用(yong)(yong)(yong)(yong)(yong)(yong)。干(gan)燥(zao)(zao),設(she)(she)備主要(yao)的功(gong)(gong)能(neng)(neng),不使(shi)用(yong)(yong)(yong)(yong)(yong)(yong)熱(re)(re)(re)(re)(re)空氣(qi),使(shi)溶劑回收、能(neng)(neng)源消耗(hao)、環境控制處(chu)(chu)于(yu)易(yi)處(chu)(chu)理的理想狀態。對需回收溶劑、易(yi)燃(ran)易(yi)氧(yang)化(hua)(hua)熱(re)(re)(re)(re)(re)敏性(xing)物(wu)料(liao)(liao)(liao)尤為(wei)(wei)適應(ying)。已(yi)廣泛用(yong)(yong)(yong)(yong)(yong)(yong)于(yu)精細化(hua)(hua)工(gong)、石化(hua)(hua)、染料(liao)(liao)(liao)行(xing)(xing)業(ye)。軸(zhou)(zhou)向(xiang)區間(jian)(jian)內,溫(wen)度(du)、濕(shi)度(du)、混合(he)度(du)的均(jun)勻性(xing),使(shi)得設(she)(she)備可用(yong)(yong)(yong)(yong)(yong)(yong)來加(jia)(jia)熱(re)(re)(re)(re)(re)或融化(hua)(hua),或進(jin)(jin)行(xing)(xing)一(yi)些固體物(wu)料(liao)(liao)(liao)反(fan)應(ying)。在復合(he)肥及(ji)變性(xing)淀粉行(xing)(xing)業(ye)均(jun)已(yi)成功(gong)(gong)使(shi)用(yong)(yong)(yong)(yong)(yong)(yong)。漿(jiang)(jiang)(jiang)葉(xie)干(gan)燥(zao)(zao)機可用(yong)(yong)(yong)(yong)(yong)(yong)來對食(shi)物(wu)和面粉進(jin)(jin)行(xing)(xing)滅菌處(chu)(chu)理。單位(wei)(wei)有(you)效(xiao)容積內大(da)的加(jia)(jia)熱(re)(re)(re)(re)(re)面積,很快就將物(wu)料(liao)(liao)(liao)加(jia)(jia)熱(re)(re)(re)(re)(re)到滅菌溫(wen)度(du),避免了(le)(le)長時(shi)(shi)間(jian)(jian)加(jia)(jia)熱(re)(re)(re)(re)(re)而改變物(wu)料(liao)(liao)(liao)品質(zhi)(zhi)。

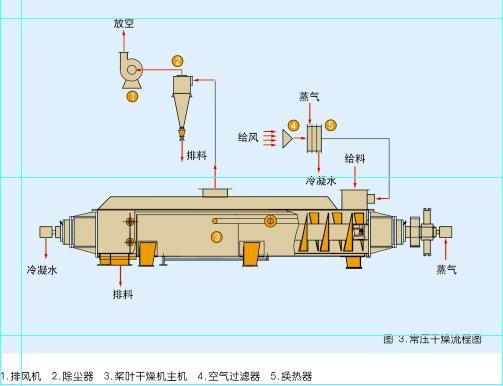

安裝結構示意圖:
技術規格:
項目 型號 | JYG3 | JYG9 | JYG13 | JYG18 | JYG29 | JYG41 | JYG52 | JYG68 | JYG81 | JYG95 | JYG110 |
傳熱面積(m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 |
有效容積(m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.07 | 9.46 |
轉速范圍(rmp) | 15-30 | 10-25 | 10-25 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 5-15 | 5-15 | 5-10 |
功率(kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | 30 | 45 | 55 | 75 | 95 |
器體寬A(mm) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1476 | 1652 | 1828 | 2032 | 2210 |
總寬B(mm) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 1186 | 2438 | 2668 |
器體寬C(mm) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6122 |
總長D(mm) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 9880 |
進出料距E(mm) | 1752 | 2540 | 2768 | 3048 | 3810 | 4420 | 4954 | 5384 | 5562 | 5664 | 5664 |
中心高F(mm) | 380 | 380 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1220 | 1220 | 1220 |
總高H(mm) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 |
進汽口N(寸) | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 11/2 | 11/2 | 11/2 | 11/2 | 2 |
出水口O(寸) | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 11/2 | 11/2 | 11/2 | 11/2 | 2 |
